| 座標値から敷地図を作成 |
- VWで新たに敷地図を作成するには、「Ａ設計サポート｜ａ平面計画｜3平面線形ｼｰﾄ」を開き、VWの単位を座標値の単位（ｍ又はmm）に設定します。

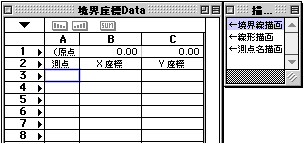

- 次ぎに“境界座標Data”ワークシートに、描画する座標値を入力します。“境界座標Data”ワークシート一行目（原点）は、VW上での原点（0，0）の座標で、通常は最初の測点（三行目）を原点（0，0：標準でシート中央）として描画します。
- 座標値がDataとしてすでにある場合は、‘測点’‘Ｘ座標値’‘Ｙ座標値’の順に“境界座標Data”ワークシートにペーストします。
- “境界座標Data”ワークシートには、必ず‘測点’を入力する必要があます。これを入力しないと、その測点の行で描画が停止します。また、境界線を多角形として描画しているため３点以上の測点が無い場合は境界線が描画されません。
- “敷地座標Data”ワークシートへの入力が終わったら、“描画com”内の‘←境界線描画’コマンドをダブルクリックして境界線を描画させます。境界線を閉じた多角形とする場合は、描画された境界線（多角形）を選択して“データパレット”の‘多角形を閉じる’をチェックします。
- 描画com”内の‘←境界線描画’コマンドは、境界線、ポイント（シンボル）、及び測点名を描画し、‘←線形描画’は境界線とポイント、‘←測点名描画’は測点名のみを座標位置に描画します。
- すでに作図しているファイルに敷地図を作成する場合は、リソースパレットより 「AGcom」ファイル内の“描画com”と“WScom”パレット及び“境界座標Data”ワークシートを任意のファイルに読み込んで行ってください。
座標値を描画させる場合、あらかじめ実際の座標値とVW図面上の座標値を関連づけておけば、新たな座標点を図面に作図する際にも、図面上の測点を実際の座標値に変換する際にも利用できます。また実際の座標軸とVW図面上の座標軸の方向が角度を持つ場合、この角度差を計算することが必要になります。これを行うのが「Ａ設計サポート｜ａ平面計画｜1座標変換」ファイルです。
- 最初に“実in”シートの‘Ｘ軸方向’‘実座標単位’‘図面座標単位’を確認します。
座標が公共座標の場合はＸ軸方向が縦方向であることから「1」を入力、座標が数学座標の場合はＸ軸方向が横方向であることから「2」を入力します。
「1」の公共座標の場合は、以下の表示が‘公共座標’‘公共座標Data’に、「2」の数学座標の場合は以下の表示が‘数学座標’‘数学座標Data’に変わります。
また‘実座標単位’‘図面座標単位’各々に単位（mmの場合は「1」、ｍの場合は「2」を入力） - 座標を変換する際の基準点となる‘測点名’‘公共（数学）座標 Ｘ’‘公共（数学）座標 Ｙ’及びその点の‘図面座標 Ｘ’‘図面座標 Ｙ’を入力しますが、あらかじめ下部左側の公共（数学）座標Dataの表に変換する測点の‘測点名’‘公共（数学）座標 Ｘ’‘公共（数学）座標 Ｙ’を入力して、この座標の中のひとつを変換基準点とし、その‘測点名’をシート左上の「変換基準点」右のセルに入力すると、下部表から‘公共（数学）座標’が参照されます。
あとはこの基準点の‘図面座標 Ｘ’‘図面座標 Ｙ’を入力（青色文字のみ）します。
- 実座標（公共座標または数学座標）の座標軸と図面座標の座標軸が角度を持つ場合（図面が斜方眼の場合）は、‘回転角θ＝’にその角度（実座標に対して図面座標が時計回りに「+」回転）を入力します。
たとえば、作図中の図面の北方向が真上方向より時計回りに30°（1時の方向）の場合は、‘回転角θ＝’に「-30」(または「+330」）を入力します（図面座標に対して実座標が反時計回りに「+」回転）。
実座標軸と図面座標軸が角度を持つ（斜方眼）に関しては、Ｌ限定版（limited edition）では対応していません。
- 実座標と図面座標の座標軸の角度が不明な場合は、以下のどちらかの方法で検証してください。
図面上の北方向を確認 - 作図中の図面の北方向が真上方向より時計回りに30°（1時の方向）の場合は、‘回転角θ＝’に「-30」(または「+330」）を入力します（図面座標に対して実座標が反時計回りに「+」回転）
図面上に図形を描画して角度を計測- 作図されているVW図面の新たなレイヤーに、回転角=0｡の測点（座標の解っている測点）を描画し、元の線形との角度を計測して回転角を求める。
「1座標変換」ファイルの“+読込”で検討する
- “+読込”シートの実座標（青色文字）に任意の二点の測点（座標値の解っている測点）の座標、図面座標（ｍ単位の場合は緑色文字、mm単位の場合は青色文字）にその測点における図面上の座標を入力する。入力する図面座標はVW図面上での測点（シンボル又は多角形、基準点））を選択して、“WScom”内‘→シンボル座標’（‘→多角形座標’、‘→基準点座標’）を実行（ダブルクリック）して取得することが出来ます。取得した座標が複数の場合は、そのワークシートを前面にして‘←No描画’を実行して測点名を図上に描画してNoを確認します。また作成した（最前面の）ワークシートは‘WS削除’コマンドで簡単に削除できます。
- “+読込”シートに数値を入力すると、２点間の誤差及び、Ｘ方向を「タテ」とした場合と「ヨコ」とした場合の角度差が計算され、このどちらかの角度を“実in”シートの‘回転角θ=’に数値コピーします。ただこの計算は現段階でパーフェクトでないため、誤って計算される場合があります。このため“実in”シートに実座標を入力後‘to図座標’の数値をVWの新規ワークシート（“WScom”内‘WS作成（座標）’コマンドを実行）にコピーして、“WScom”内‘多角形描画’等を実行して、実際に描画させて検証してみてください。
- 「3平面線形ｼｰﾄ」にある‘境界座標Data’ワークシートと、“WScom”内の‘座標Data’コマンドで作成するワークシートは、フォーマットが違う点に注意してください。前者は、“描画com”内コマンドに対応し、一行目の原点を0として、三行目より描画します。後者は図面の原点を0として一行目より描画します。
- 「1座標変換」ファイルと合わせて使う場合は“WScom”内‘座標Data’コマンドで作成するワークシートを使用して“WScom”内‘←多角形描画’‘←選択図形配置’（境界点シンボル等の配置）‘←No描画’コマンドを使って描画します。
